  • 激光分板机

    销售价格:9999激光分板机

    产品材质:
    PCB/FPC在线激光分板机
    主要规格:
    330mm*330mm
    产品描述:

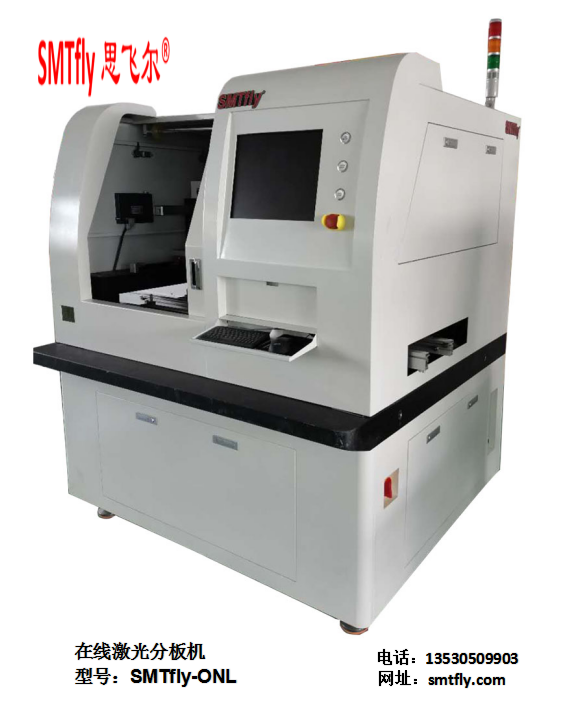

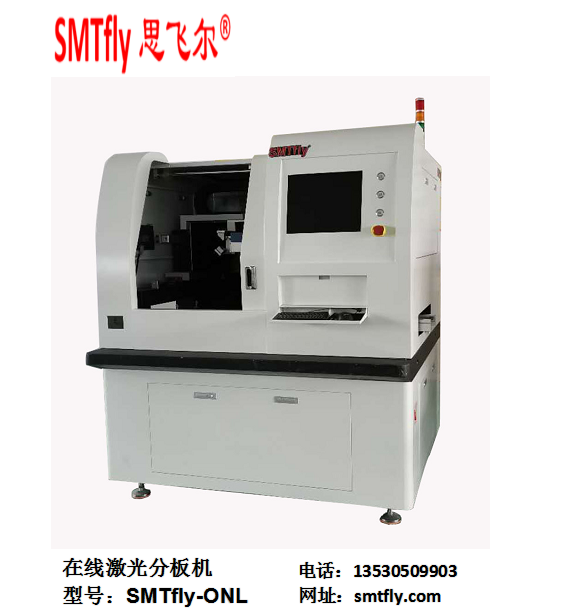

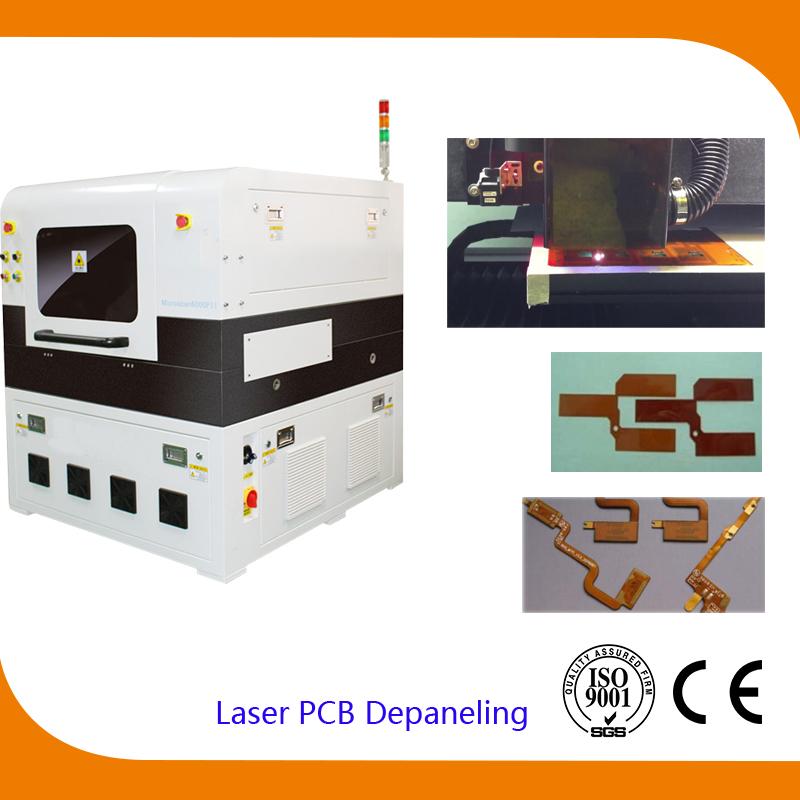

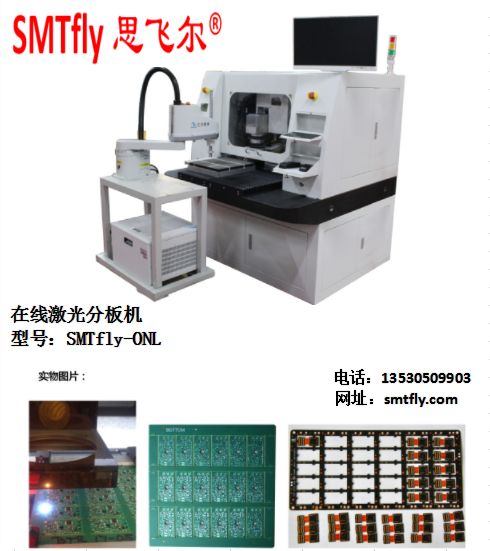

    CW-LZ500在线激光分板机(Laser Depaneling)



    特点(Features):
    1.分板无应力、无粉尘 (Depaneling PCB with no press and dust)
    2.在线全自动无人操作 (Full Inline automatic)
    3.大理石平台磁悬浮运动,速度快,精度准 (Marble platform and magnetic suspension speed is fast, the precision is high.)
    4.CCD视觉定位 (CCD visual positioning)
    5.机器软件操作学习简单 (Easy to learn and operate)


    规格参数(Parameters):
    1.加工尺寸:350*400mm (PCB Size: 350*400mm)
    2.切割厚度:0.1~~3.0mm (Cutting thickness:0.1-3.0mm)
    3.切割精度:0.02mm (Cutting Precision:0.02mm)
    4.切割线宽:0.015mm(Cutting line width:0.015mm)



产品特点:


1高精度性:低漂移的振镜与快速的无铁心直线电机系统平台组合,在快速切割同时保持微米量级的高精度。


2简单易学性:自主研发的基于 Windows 系统的控制软件,易操作的中文界面,友好美观,功能强大多样,操作简单方便。


3智能自动性:激光分板机 采用高精度 CCD 自动定位、对焦,定位快速准确,无需人工干预,操作简单,实现同类型一键式模式,大提高生产效率。振镜自动校正、自动调焦、全程实现自动化,采用激光位移传感器自动调整焦点到台面的高度,实现快速对位,省时省心。


4适合切割对象:FPC电路板外形, 芯片切割、手机摄像头模组。

分块、分层、指定块或选择区域切割并直接成型,切割边缘齐整圆顺、光滑无毛刺、无溢胶。产品可以矩阵排列多个进行自动定位切割,特别适合精细、高难度、复杂的图案等外型的切割


5高性能激光器:激光分板机采用国际一线品牌的固态紫外激光器,具有光束质量好、聚焦光斑小、功率分布均匀、热效应小、切缝宽度小、切割质量高等优点是完美切割品质的保证。




机器参数:

LF1

主体尺寸(L*W*H) 1350mm*1150mm*1550mm

激光机重量 1500KG

激光机供应电源 AC220V / 3KW

激光器功率 15W(美国原装进口)

材料厚度 ≤ 1.2 mm(视实际材料而定)

整机精度 ±20 μm

平台定位精度 ±2 μm

平台重复精度 ±2 μm

切割幅面 460mm* 460mm

聚焦光斑直径 20±5μm

环境温度/湿度 20±2 ℃/<60 %

机床主体 大理石

振镜系统 原装进口

运动系统 全闭环交流直线电机系统

运动控制系统 原装进口

必要硬件和软件 含 PC 和 CAM 软件



售后服务

优质的售后服务依赖与领先的技术、经验丰富的售后服务人员、储备足够的备品备件。我公司会准备一台完整机器的备品备件,也准备一台完整的设备备用。

为了能提供更好的售后服务,坚持“客户所需,我们所想;品牌至上,商誉是金”的服务理念,我公司建立了完善的售后服务体系。

公司技术支援部集结行业资深的服务工程师,所有工程师均受过专业的技术培训。他们热忱的服务态度、专业的服务技术得到了广大客户的一致好评。

24x7x365 的服务:

在接到客户的故障申请后,5 分钟之内响应,分析问题排除故障,以最快的速度赶到现场,以最短的时间解决问题。


配件更换服务:

考虑用户生产的重要性及响应时间要求,公司技术支援部可帮助用户缩短硬件现场更换的时间,公司通过配件仓库为用户提供配件更换服务。

在确认需要进行硬件更换时,我公司派遣技术人员抵达现场服务,保证故障及时得到更换和修复,确保设备使用放心可靠,万无一失,并提供一备一用的预防方案。

升级方案及支持服务:

当用户改变应用范畴,我公司将会及时根据实际情况作出软件升级方案。当我公司的应用软件有升级版本时,将及时通知贵公司,并提供相应的升级服务。当系统的硬件设备有更新换代产品时,我公司将及时通知用户,提供新的产品信息和解决方案。



----欢迎客户持样前来或寄样来试机评估!---


思飞尔专业研发制造,分板机,PCB激光分板机 ,激光分板机,PCB激光切割机 激光切割机,FPC激光分板机,FPC激光切割机  LED分机板,PCB分板机,FPC分板机,功能齐全,性价比高。

我们的使命:帮助电子厂又好又快制造产品。
